HS-GB系列組合式過電壓保護器
HS-GB系列三相組合式過電壓保護器是一種高性能過電壓吸收裝置，適用于35KV及以下電力系統中，是限制雷電過電壓和操作過電壓的一種先進的保護電器。主要用于保護發電機、變壓器、開關、母線、電動機、并聯補償電容器組等電氣設備的絕緣免受過電壓的損害。對于相間和相地過電壓都能起到有效的保護作用。
我公司產品的技術標準，主要參考GB11032-2000《交流無間隙金屬氧化物避雷器》、DL/T620-1997《交流電氣裝置的過電壓保護和絕緣配合》、JB/T10496-2005《交流三相組合式無間隙金屬氧化物避雷器》、JB/T10609-2006《交流三相組合式有串聯間隙金屬氧化物避雷器》制訂。

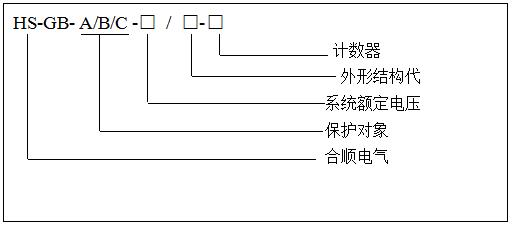

組合式保護器型號說明：
系統額定電壓：安裝過電壓保護器系統的額定電壓
保護對象：A、電站型：適合各種變壓器、開關、母線的過電壓保護
B、電機型：適合各類電機的過電壓保護
C、電容器型：適合各種電容器組的過電壓保護
O、電機中性點型：適合電機中性點的過電壓保護
外形結構：F、全封閉結構（6kV、10kV見圖2、圖7，35kV見圖6）
T、積木式組合結構（6kV、10kV見圖3、圖4，中性點保護器見圖8）
注：圖3所示T型過電壓保護器能和微機型在線監測儀配套使用。
圖2、圖7所示F型過電壓保護器能和動作計數器配套使用。
如： HS-GB-A/10-F為電站型、無間隙組合式過電壓保護器，系統額定電壓10kV，外形為全封閉結構。
技術參數
表一：HS-GB系列過電壓保護器主要技術參數
|
產品型號 |
系統額定電壓 |
保護器額定電壓 |
組合方式 |
直流1mA參考電壓 |
標稱放電電流5kA等級 |
通流容量 |
||||
|
操作沖擊電流殘壓 |
雷電沖擊電流殘壓 |
陡波沖擊電流殘壓 |
2ms方波沖擊電流 |
4/10us大電流沖擊 |
||||||
|
有效值kV |
|
≧kV |
峰值kV |
A |
kA |
|||||
|
電站型 |
HS-GB-A/6-□ |
6 |
10 |
相-相 |
24.0 |
23.0 |
27.0 |
31.0 |
200 |
65 |
|
相-地 |
15.0 |
|||||||||
|
HS-GB-A/10-□ |
10 |
17 |
相-相 |
38.5 |
38.3 |
45.0 |
51.8 |
200 |
65 |
|
|
相-地 |
25.5 |
|||||||||
|
HS-GB-A/35-□ |
35 |
51 |
相-相 |
98.0 |
134.0 |
150.0 |
170.0 |
800 |
65 |
|
|
相-地 |
73.0 |
114.0 |
134.0 |
154.0 |
||||||
|
電機型 |
HS-GB-B/3-□ |
3.15* |
4 |
相-相 |
7.0 |
9.4 |
11.6 |
13.0 |
100 |
65 |
|
相-地 |
5.7 |
7.6 |
9.5 |
10.7 |
||||||
|
HS-GB-B/6-□ |
6.3* |
8 |
相-相 |
24.0 |
18.7 |
23.3 |
26.2 |
200 |
65 |
|
|
相-地 |
15.0 |
15.0 |
18.7 |
21.0 |
||||||
|
HS-GB-B/10-□ |
10.5* |
13.5 |
相-相 |
38.0 |
31.0 |
38.7 |
43.3 |
200 |
65 |
|
|
相-地 |
25.5 |
25.0 |
31.0 |
34.7 |
||||||
|
電容器型 |
HS-GB-C/6-□ |
6 |
10 |
相-相 |
23.0 |
21.0 |
27.0 |
- |
200 |
65 |
|
相-地 |
15.0 |
|||||||||
|
HS-GB-C/10-□ |
10 |
17 |
相-相 |
35.0 |
35.0 |
45.0 |
- |
200 |
65 |
|
|
相-地 |
25.0 |
|||||||||
|
HS-GB-C/35-□ |
35 |
51 |
相-相 |
98.0 |
134.0 |
150.0 |
- |
800 |
65 |
|
|
相-地 |
73.0 |
114.0 |
134.0 |
|||||||
|
電機中性點型 |
HS-GB-O/3-□ |
3.15* |
2.4 |
相-地 |
5.0 |
5.0 |
6.0 |
- |
100 |
65 |
|
HS-GB-O/6-□ |
6.3* |
4.8 |
相-地 |
15.0 |
10.0 |
12.0 |
- |
200 |
65 |
|
|
HS-GB-O/10-□ |
10.5* |
8.0 |
相-地 |
25.5 |
15.9 |
19.0 |
- |
200 |
65 |
|
注：帶*的為電機額定電壓。
表二：HS-GB2系列過電壓保護器主要技術參數
|
產品型號 |
系統額定電壓 |
保護器額定電壓 |
工頻放電電壓 (90%～120%) |
1.2/50沖擊放電電壓 |
標稱放電電流5kA等級 |
通流容量 |
||||||
|
操作 沖擊 電流 殘壓 |
雷電沖擊電流殘壓 |
陡波沖擊電流殘壓 |
2ms 方波沖擊電流 |
4/10us大電流沖擊 |
||||||||
|
有效值(kV) |
峰值kV |
A |
||||||||||
|
電站型 |
HS-GB2-A/6-□ |
6 |
7.6 |
16.0 |
24.0 |
20.4 |
24.0 |
27.0 |
400 |
65 |
||
|
HS-GB2-A/10-□ |
10 |
12.7 |
26.0 |
41.0 |
35.0 |
41.0 |
46.0 |
400 |
65 |
|||
|
HS-GB2-A/35-□ |
35 |
42.0 |
80.0 |
124.0 |
105.4 |
124.0 |
139.0 |
600 |
65 |
|||
|
電機型 |
HS-GB2-B/3-□ |
3.15* |
3.8 |
7.5 |
9.5 |
7.5 |
9.5 |
10.7 |
600 |
65 |
||
|
HS-GB2-B/6-□ |
6.3* |
7.6 |
15.0 |
18.7 |
15.0 |
18.7 |
21.0 |
600 |
65 |
|||
|
HS-GB2-B/10-□ |
10.5* |
12.7 |
25.0 |
31.0 |
25.0 |
31.0 |
34.7 |
600 |
65 |
|||
|
電容器型 |
HS-GB2-C/6-□ |
6 |
7.6 |
16.0 |
24.0 |
20.4 |
24.0 |
- |
600 |
65 |
||
|
HS-GB2-C/10-□ |
10 |
12.7 |
26.0 |
41.0 |
35.0 |
41.0 |
- |
600 |
65 |
|||
|
HS-GB2-C/35-□ |
35 |
42.0 |
80.0 |
124.0 |
105.4 |
124.0 |
- |
600 |
65 |
|||
|
電機中性點型 |
HS-GB2-O/3-□ |
3.15* |
2.4 |
4.5 |
6.0 |
5.0 |
6.0 |
- |
600 |
65 |
||
|
HS-GB2-O/6-□ |
6.3* |
4.8 |
9.0 |
12.0 |
10.0 |
12.0 |
- |
600 |
65 |
|||
|
HS-GB2-O/10-□ |
10.5* |
8.0 |
15.0 |
19.0 |
15.9 |
19.0 |
- |
600 |
65 |
|||
注：帶*的為電機額定電壓。
安裝注意事項
保護器外形結構見附圖2、3、4、6、7、8。安裝前首先核對保護器型號、電壓等級是否正確，無誤后方可安裝。安裝時，先將保護器用螺栓固定在安裝底座上，然后將接地相（D相）可靠接地，對應的A、B、C相高壓引線分別固定在相應的高壓接線端子上。兩相硅橡膠電纜間的最小距離應大于50mm。
使用與維護
1．使用環境：
a. 環境溫度：-40℃～+60℃。
b. 海拔高度：小于2000m。（高于2000米請選用高原型產品）。
c. 額定頻率：48Hz～62Hz。
d. 周?chē)坏糜懈g性煙氣、蒸汽、灰塵、鹽霧等污染。
2．日常維護：
HS-GB系列過電壓保護器在投入使用前以及使用后每3-4年應進行預防性試驗，試驗時保護器的四個端子應從其它電器設備上拆下，不允許和其它設備連接時進行試驗，試驗的具體內容如下：
1）外觀檢查：檢查外絕緣有無損傷。
2）對于HS-GB系列無間隙組合式過電壓保護器，應進行以下試驗：
- 直流1mA參考電壓：在保護器兩兩端子之間施加直流電壓，當流過保護器的電流穩定于1mA后，讀取此時保護器兩端子之間的電壓數值。該值不得小于表一中的規定值。
- 泄漏電流：在保護器兩兩端子間施加0.75倍的直流1mA參考電壓，此時流過保護器的泄漏電流不得大于50μA。
- 無間隙組合式過電壓保護器不允許做工頻放電電壓試驗。
- 對于HS-GB2系列串聯間隙組合式過電壓保護器，應進行工頻放電電壓試驗，試驗接線如圖5所示。ST為試驗變壓器，V為高壓電壓表，A為安培表
- 試驗時在保護器A、B、C、D兩兩端子之間分別施加工頻電壓，調節自耦變壓器ZT，緩慢、均勻加壓，觀察安培表A的電流變化。當安培表A的電流突然增大時，表示間隙擊穿放電，記錄此時高壓電壓表V的電壓值，此值即為該兩相的工頻放電電壓值。工頻放電電壓參數有一定的波動性，應測3次以上取平均值，在表二所示規定值的90%～120%之間為正常。
- 每次放電后應在0.2s內切斷工頻電源，切忌在放電后繼續升高電壓，以免損壞保護器，每?jī)纱卧囼?yàn)的時間間隔不小于10s。
- 串聯間隙組合式過電壓保護器不允許做直流1mA參考電壓試驗。
3．注意事項：
1） 用戶應根據電壓等級和被保護對象正確地選擇保護器的型號和技術參數，也可以將被保護設備的技術參數提供給我公司，由我公司代為選擇。
2) 我公司產品的標配電纜長度：6-10kV產品為 60cm；35kV產品A、B、C相為 55cm，D相為 80cm。如有特殊要求,請?jiān)谟嗀洉r(shí)注明。
3) 開關柜進行耐壓試驗時，應將保護器四個端子從母線上拆下，否則可能損壞保護器。
4） 保護器在開箱、運輸、儲存、安裝時，應避免激烈碰撞及劃傷絕緣外套，使用前應儲存在清潔、干燥處，不要與強酸、強堿等腐蝕性物品混放，以免侵蝕。
過電壓動作計數器
JSQ型過電壓動作計數器是對產品工作狀況進行實時及累計計數的裝置。與圖2、圖7所示組合式過電壓保護器配套使用，可以詳細監視所保護線路的狀況，預知事故前異常情況，達到分析異常動作原因，預防事故發生的作用。
過電壓在線監測儀
過電壓在線監測儀是以高性能嵌入式單片機為核心、高性能數碼管顯示、面板安裝，與圖3所示組合式過電壓保護器配套使用，能夠循環顯示各相動作的日期、時間和次數，40組數據存儲，能滿足無人值守的要求。
附圖
