一、用途

HSKG-200A系列開關智能操控裝置 是適用于各種高、低壓開關柜配套使用的一種新型多功能模擬動態顯示與控制裝置，具有功能完善，結構緊湊，顯示形象、直觀，反應靈敏，可靠的特點，能夠取代安裝于開關柜上的傳統的一次回路模擬指示牌、電磁式開關狀態顯示器、接地指示器及除濕加熱控制器等諸多元件，可減少元件數量，簡化開關柜結構。該系列產品性能穩定，安裝方便，使用壽命長，并具有優異的環境耐受能力與電磁兼容性能，能夠長期安全可靠運行。

二、概述

HSKG-200A系列開關智能操控裝置 集成了一次回路模擬圖顯示斷路器狀態、開關狀態、接地刀狀態、彈簧儲能狀態顯示，高壓帶電指示，高壓帶電閉鎖控制及環境溫濕度控制等多種功能于一體。各種功能可自由組合，另外該系列產品采用了單片機技術實現對開關柜中各種元件工作狀態的采集，除濕加熱控制與加熱回路故障診斷，并能夠通過RS-485總線與后臺監控計算機組網通信，便于實現對于采用多臺開關柜組成的電氣一次系統的實時動態運行模擬與遠程環境監控。HSKG系列開關智能操控裝置 具有優異的環境耐受能力與電磁兼容性能。獨特的抗干擾技術，光電、電磁隔離，優質元器件的選用，電路部件的三防處理及嚴格的整機帶電老化與出廠測試等措施確保了產品的長期工作可靠性。

三、技術指標

1、工作電源：交流或直流110V～265V.

2、使用環境：溫度-20℃～70℃  相對濕度<95%RH

3、整機功耗<5W

4、抗電強度：AC2000V 50Hz歷時1分鐘

5、絕緣性能：用500V兆歐表測試不小于100MΩ

6、開關狀態顯示說明

6.1、斷路器狀態指示（無源觸點輸入）

斷路器分閘時綠色模擬條亮

斷路器合閘時紅色模擬條亮

6.2、手車位置指示（無源觸點輸入）

試驗位置觸點閉合時綠色模擬條亮

工作位置觸點閉合時紅色模擬條亮

6.3、接地刀狀態指示（無源觸點輸入）

接地刀分閘時綠色模擬條亮

接地刀合閘時紅色模擬條亮

6.4、彈簧儲能狀態指示（無源觸點輸入）

斷路器操動機構未儲能時彈簧符號呈現綠色

斷路器操動機構已儲能時彈簧符號呈現紅色

注：所有狀態顯示輸入信號均取自開關柜中一次元件的輔助觸點（為無源接點類型）。

7、高壓帶電指示

指示啟輝電壓>0.08 母線電壓

閉鎖啟控電壓>0.08 母線電壓

閉鎖輸出接點常閉型無源接點額定容量AC220V/3A

警示：僅憑帶電指示不足以證明系統已經不帶電；如運行程序要求將其作為強制要求，還應使用符合IEC61243的相關的電壓探測器或電壓探測裝置。

8、溫濕度控制

8.1、兩路溫度兩路濕度

8.2、控制邏輯：

當濕度大于90% RH時啟動加熱，濕度小于80%時停止加熱；

或當溫度＜5 ℃時啟動加熱，溫度＞15℃ 時停止加熱。

8.3、加熱控制輸出接點:常開型無源接點,額定容量AC220V/3A

8.4、加熱回路斷線告警輸出接點:常開型無源接點,額定容量AC220V/3A.

9、通信

接口類型RS-485。

通信速率1200/2400/4800/9600bps撥碼開關選擇。

通信規約MODBUS規約RTU模式。

10、分合閘功能

裝置上設有分閘/合閘轉換開關、遠方/就地轉換開關、儲能開關和照明開關，可分別執行相應功能。

四、工作原理

HSKG-200A系列開關智能操控裝置 整機電路由開關狀態顯示、高壓帶電指示、溫濕度控制、單片機狀態采集控制與通信，以及開關電源等單元模塊組成。開關狀態顯示電路的輸入信號取自開關柜中一次元件的輔助觸點，經電磁或光電隔離后直接驅動八字型數碼管指示開關的分/合狀態；高壓帶電指示電路的輸入信號取自與母線相連的高壓帶電傳感器，經電磁隔離、調理運算后輸出高壓帶電閉鎖信號（常閉型無源接點），并以高亮LED指示高壓帶電相別和閉鎖/解除狀態；溫濕度控制電路配用濕度傳感器和溫度傳感器，信號經調理放大與邏輯比較后輸出加熱器控制信號（常開型無源接點），可啟動/停止加熱器工作，以預設控制范圍（參見技術指標）調節開關柜環境溫濕度，同時具有加熱回路故障檢測功能，在加熱器啟動狀態下若加熱回路因斷線或接觸不良出現回路阻值變大而引起電流變小時將輸出斷線告警信號（常開型無源接點），可用以驅動各種聲光報警裝置。另外裝置上還附設了手動加熱控制電路可用來實現對加熱器的強制啟動。加熱器啟停及加熱回路故障等狀態以高亮LED進行指示。

HSKG-200A系列開關智能操控裝置 采用單片機技術，實現對于開關柜中各種元件工作狀態的采集，以及除濕加熱控制與加熱回路故障診斷等功能。通過RS-485總線與后臺監控計算機進行組網通信，能夠方便地實現對于采用多臺開關柜組成的電氣一次系統的實時動態運行模擬與遠程環境監控。通信規約采用了RTU模式MODBUS規約。

五、使用方法

1、HSKG-200A系列開關智能操控裝置 為嵌入式結構，只需要在開關柜面板上開好孔，在將其固定在面板上即可。

2、按照背板端子功能定義完成接線，仔細檢查正確無誤后接通電源。

3、開關狀態顯示功能檢查：

將各開入量輸入端分別短接檢查對應的指示燈發光狀態是否正確。

4、高壓帶電指示功能檢查：

高壓帶電指示器的各相輸入端分別接入10～150V工頻電壓時帶電指示燈應亮，同時閉鎖有效，閉鎖控制輸出接點斷開，高電壓撤消后帶電指示燈滅，閉鎖解除，閉鎖控制輸出接點閉合。

5、溫濕度控制功能檢查

在自動加熱除濕狀態下可以用嘴對傳感器哈氣模擬凝露產生條件，加熱指示燈應亮，同時加熱控制輸出接點閉合。在加熱器啟動情況下，如果加熱回路突然有斷路故障產生那么故障告警指示燈應亮，相應的斷線告警輸出接點閉合。

6、通信功能

在組網通信時需要正確設置通信參數（包括地址碼和波特率），通信地址碼和波特率的設置由面板上的8位和4位撥碼開關完成，其中地址碼使用8位撥碼開關，地址碼由K8-K1八位撥碼的狀態所反映的二進制數值確定，取值范圍為0～0FFH。波特率由4位撥碼開關的低兩位K＇2和 K＇1 撥碼的組合狀態確定，對應關系如下：

序號   K＇2  K＇1           波特率

1      0      0            1200bps

2      0      1            2400bps

3      1      0            4800bps

4      1      1            9600bps

說明：撥碼撥至ON位置時對應狀態為1，反之為0。

六、模擬顯示圖

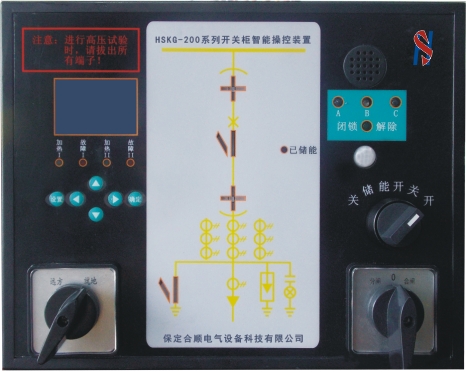

圖6-1  HSKG-200A系列開關智能操控裝置 模擬顯示圖

表6-1  HSKG-200A系列開關智能操控裝置 模擬顯示表

七、安裝

HSKG-200A系列開關智能操控裝置 安裝方式為嵌入方式；

最大外形尺寸為258mm×202mm×70mm，開孔尺寸為220mm×181mm。

1、外形尺寸

圖7-1  HSKG-200A系列開關智能操控裝置 外形尺寸圖（單位：mm）

2、安裝開孔尺寸

圖7-2   HSKG-200A系列開關智能操控裝置 開孔尺寸圖（單位：mm）

八、端子圖

圖8-1  HSKG-200A系列開關智能操控裝置 接線端子圖

九、傳感器安裝

溫度傳感器和濕度傳感器外形尺寸如圖11所示

傳感器可采用以下兩種安裝方式：

1、35mm 導軌安裝.

2、螺釘緊固固定式安裝孔徑4mm ，孔距37mm.

圖9-1    HSKG-200A系列開關智能操控裝置 傳感器外形尺寸圖（單位：mm）

十、原理接線圖

十一、注意事項

1、訂貨時請?zhí)峁┮淮沃骰芈纺M接線圖。

2、訂貨時請注明加熱器回路負荷。

3、訂貨時請注明傳感器線纜長度。
